診療放射線技師国家試験第72回午前問5

理工学・放射線科学医用工学

第72回午前問5

理工学

問題文をテキストで読む

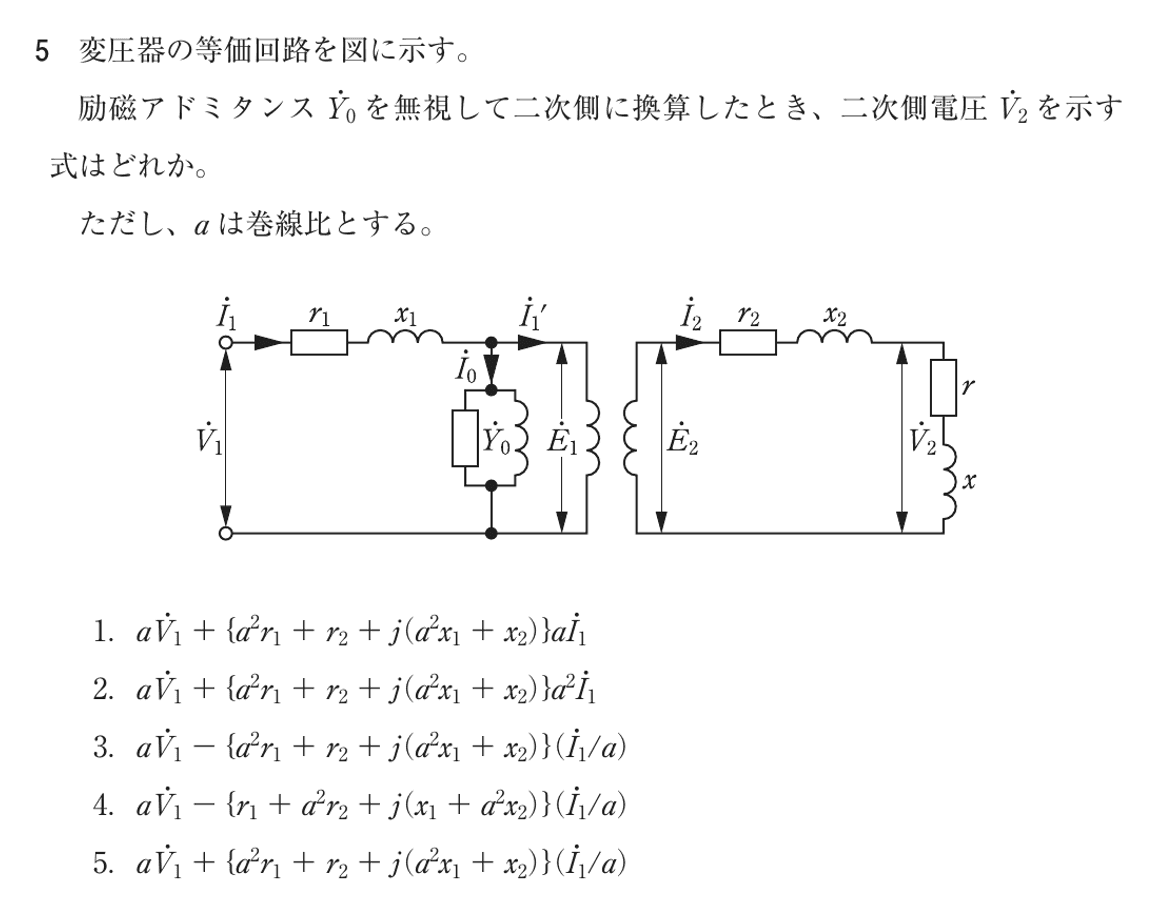

変圧器の等価回路を図に示す。励磁アドミタンスY0を無視して二次側に換算したとき、二次側電圧V2を示す式はどれか。ただし、aは巻線比とする。

1. aV1＋{a^2r1＋r2＋j(a^2x1＋x2)}aI1
2. aV1＋{a^2r1＋r2＋j(a^2x1＋x2)}a^2I1
3. aV1−{a^2r1＋r2＋j(a^2x1＋x2)}(I1/a)
4. aV1−{r1＋a^2r2＋j(x1＋a^2x2)}(I1/a)
5. aV1＋{a^2r1＋r2＋j(a^2x1＋x2)}(I1/a)
