診療放射線技師国家試験 第73回 午前 問75
理工学・放射線科学医用工学
第73回 午前 問75
理工学
問題文をテキストで読む

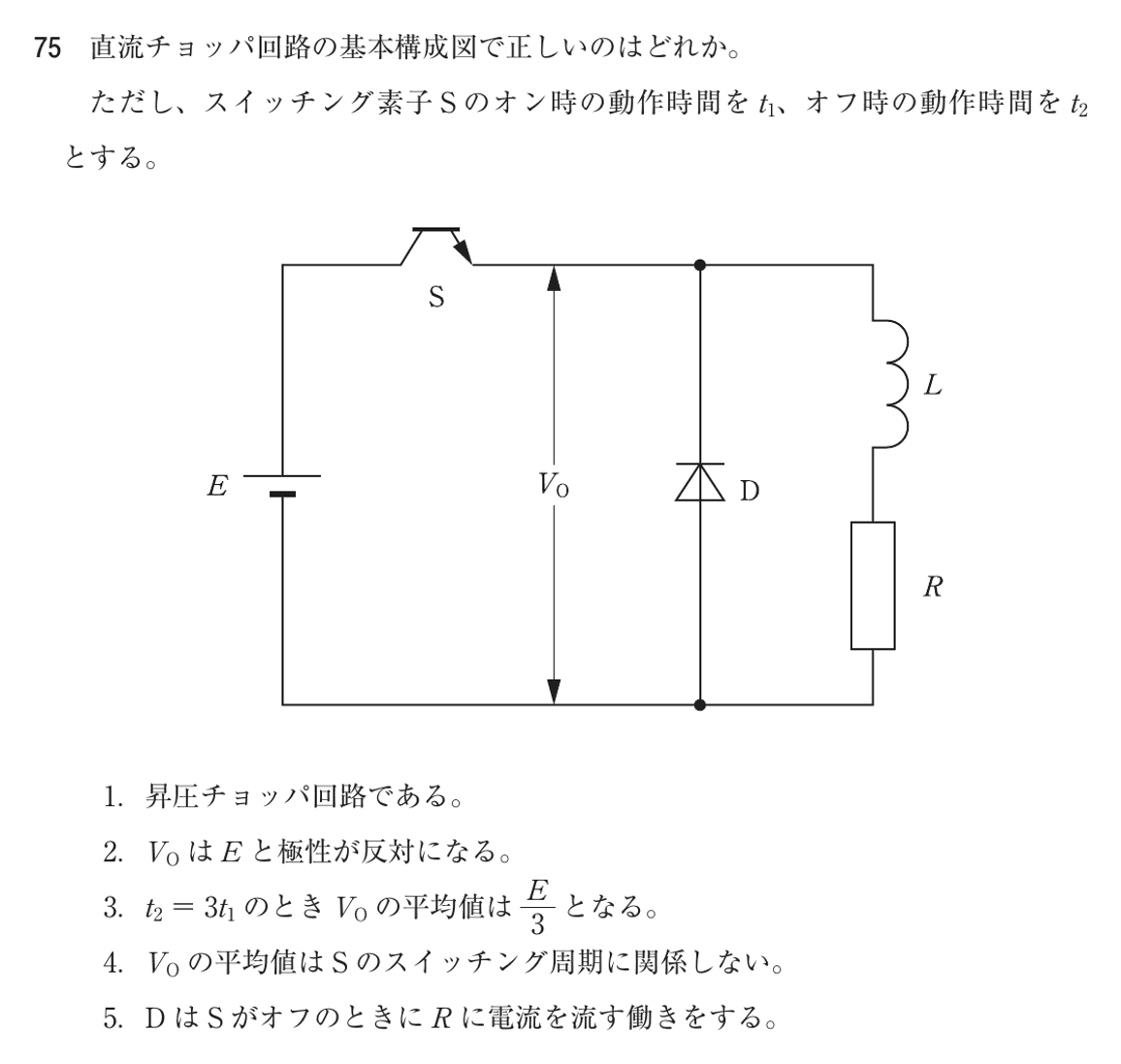

直流チョッパ回路の基本構成図で正しいのはどれか。ただし、スイッチング素子Sのオン時の動作時間をt1、オフ時の動作時間をt2とする。
- 1. 昇圧チョッパ回路である。
- 2. VOはEと極性が反対になる。
- 3. t2＝3t1のときVOの平均値はE/3となる。
- 4. VOの平均値はSのスイッチング周期に関係しない。
- 5. DはSがオフのときにRに電流を流す働きをする。
