グリッドは「まっすぐの線だけ通す板」。図で見て、国試の1問を解いてみる

グリッドの問題、苦手な人が多いところです。

グリッド比、露出係数、選択度、コントラスト改善比。似た名前の式がずらっと並んでいて、どれが何を何で割るのか、覚えたはずなのに本番で混ざる。参考書を開くと、箔の高さだの透過率だの、記号がどんどん増えていく。

正直に言うと、私も国試は、ほとんど暗記で乗り切りました。

でも、グリッドがやっていることは、じつはひとつだけです。そこさえ見えれば、式は「覚えるもの」から「その場で出せるもの」に変わります。

見るのは、2本の線だけ

X線がからだに入ると、一部は中で向きを変えて、斜めに飛び出します。これが散乱線です。

散乱線は、写したい場所と関係ない所に届いて、写真全体をうっすら黒くします。白と黒の差がぼやける。だから止めたい。

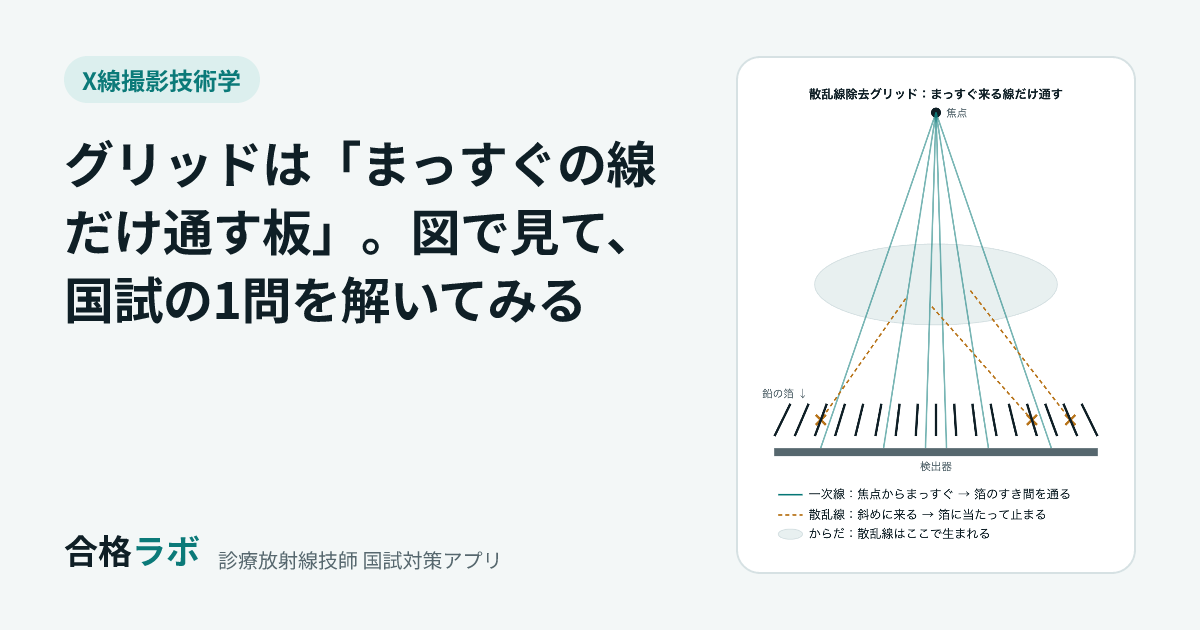

グリッドは、鉛の薄い板（箔）を、すだれのように並べたものです。下の図を見てください。

• 焦点からまっすぐ来た線（一次線）は、箔と同じ向きに進むので、すき間をすっと抜けます。
• からだの中で斜めになった線（散乱線）は、すき間を抜ける前に箔にぶつかって止まります。

グリッドがやっているのは、これだけです。まっすぐの線は通して、斜めの線は止める。

ただし、まっすぐの線も少しだけ削られる

ここがもうひとつの大事なところです。

箔には厚みがあるので、まっすぐ来た線も、箔の真上に来たぶんは止まってしまいます。つまり、グリッドを入れると、検出器に届く線は全体として少し減る。

届く量が減れば、写すのに足りなくなります。だから、そのぶん線量を増やして元に戻します。

線量を増やすぶん、グリッドを使うと被ばくは少し増えます。「グリッドで被ばくが減る」は逆なので気をつけてください。

どれだけ増やすか。ここは、実際に動かしてみるのがいちばん早いです。

グリッドの分、画像にするのに必要な量まで届かなくなる。だから、グリッドを使うときは線量を上げる。

では、このグリッドなら、グリッドがないときの何倍に上げればいいか。その倍率が露出係数です。

高いグリッドほど、散乱線はよく減ってくっきりします。そのかわり、削られる線も多くなるので、上げる倍率（露出係数）も大きくなります。

ここで大事なのは、足りるかどうかは、一次線と散乱線を合わせた全体で決まるということ。検出器は、2つを区別せずに受け取っているからです。

これで、グリッドの考え方はおしまいです。

• まっすぐの線は通して、斜めの線は止める
• 必要な量まで届かなくなるぶん線量を上げる。グリッドがないときの何倍に上げるかが、露出係数

この2つを頭に置いて、下の1問を解いてみてください。
