検出器は3つの原理に集約できる。名前と特徴の暗記は要らない

放射線計測学は「暗記科目」ではない

「電離箱、GM計数管、シンチレーション検出器、半導体検出器…名前と特徴を覚えるだけ」。そう思っている人は多いですが、それでは国試で応用問題に対応できません。

放射線計測学の本質は**「放射線をどうやって"見える化"するか」**です。放射線は目に見えないので、何らかの方法で検出・測定する必要があります。検出器ごとに「なぜこの仕組みで放射線が測れるのか」を理解すれば、特徴や違いは自然に覚えられます。

この記事のポイント（TL;DR）

• 検出器はすべて「電離・励起・化学変化」の3原理に集約される
• 電離箱・比例計数管・GM計数管の違いは印加電圧だけ
• 「なぜこの検出器でこの測定ができるのか」を理解すれば暗記不要
• 線量の変換フロー（吸収線量→等価線量→実効線量）は加重係数で繋がる
• 放射線物理学の相互作用が前提知識

---

目次

• 放射線計測学は「暗記科目」ではない
• まず理解すべき：放射線と物質の相互作用
• 検出器を「原理」で分類する
• 頻出テーマ別の攻略法
• 効率的な勉強の順序
• よくある間違い
• 合格ラボで計測学を効率よく学ぶ
• まとめ

まず理解すべき：放射線と物質の相互作用

計測学を勉強する前に、放射線物理学で学ぶ「放射線と物質の相互作用」が前提知識として必要です。

検出器はすべて、以下の3つのどれかを利用しています：

1. 電離作用 — 放射線が気体や固体の原子から電子を叩き出す → 電流として検出
2. 励起作用 — 放射線が物質の原子を励起 → 光として検出
3. 化学変化 — 放射線が物質の化学結合を変える → 変化量として検出

この3つさえ理解していれば、すべての検出器の原理が「なるほど」と繋がります。

検出器を「原理」で分類する

電離を利用する検出器

電離箱・比例計数管・GM計数管 — この3つは全て「気体に放射線が当たると電離が起きる」という同じ原理を使っています。

違いは印加電圧だけです。

なぜGM計数管はエネルギーを測れないのか？ — 印加電圧が高すぎて、どんなエネルギーの放射線でも同じ大きさの信号（パルス）が出るからです。信号の大きさが一定なので、「何個来たか」は数えられますが、「どのくらいのエネルギーか」はわかりません。

この「なぜ」を理解していれば、「GM計数管でエネルギースペクトルが測定できるか？」という問題に迷いません。

励起を利用する検出器

シンチレーション検出器 — 放射線がシンチレータ（蛍光物質）に当たると光が出ます。その光を光電子増倍管（PMT）で電気信号に変換します。

なぜシンチレーション検出器はエネルギー測定と計数の両方ができるのか？ — 放射線のエネルギーが大きいほど、シンチレータから出る光の量が多くなります。光の量（パルスの高さ）からエネルギーがわかり、パルスの数から放射線の個数がわかります。

NaI(Tl) と BGO の違いも「なぜ」で理解できます：

• NaI(Tl)：発光効率が高い → エネルギー分解能が良い → ガンマカメラに使用
• BGO：密度が高く阻止能が大きい → 検出効率が高い → PETに使用

固体の電離を利用する検出器

半導体検出器 — 原理は電離箱と同じですが、気体ではなく半導体（Si, Ge）の中で電離が起きます。

なぜ半導体検出器はエネルギー分解能が良いのか？ — 半導体では電子-正孔対を1つ作るのに必要なエネルギーが気体（約30eV）の10分の1程度（約3eV）です。同じエネルギーの放射線でも、10倍の信号が得られるため、統計的な精度が上がります。

頻出テーマ別の攻略法

1. 電離箱型サーベイメータ vs GM計数管型サーベイメータ

国試で非常によく出るテーマです。丸暗記ではなく「なぜ」で区別します。

• 電離箱型：線量率（Sv/h）を測定 → 正確なエネルギー情報がある → 管理区域の線量測定に使用
• GM計数管型：計数率（cpm）を測定 → 感度が高い → 汚染検査に使用

なぜ汚染検査にGM計数管を使うのか？ — 汚染検査では「放射性物質があるかないか」が重要で、正確なエネルギー値は不要です。GM計数管は感度が高い（微量でも検出できる）ので適しています。

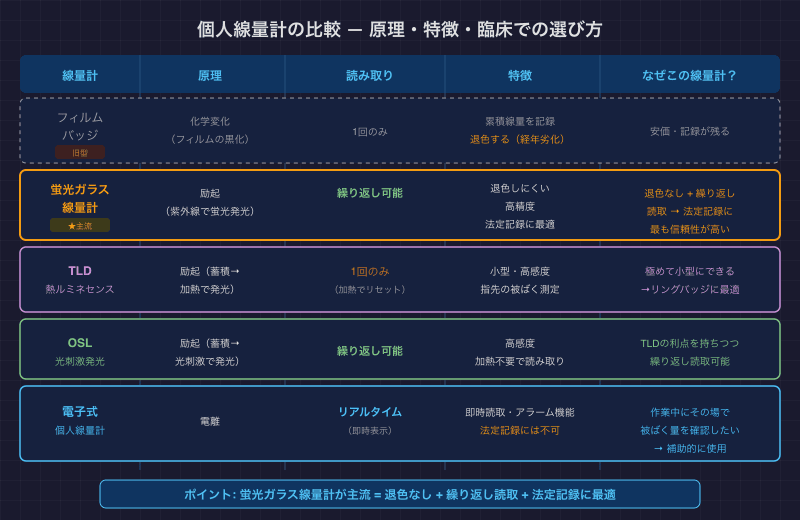

2. 個人線量計

なぜ現在はガラスバッジ（蛍光ガラス線量計）が主流なのか？ — フィルムバッジは退色する（時間が経つと記録が薄くなる）問題がありました。蛍光ガラス線量計は退色がほとんどなく、繰り返し読み取れるため、法定記録として信頼性が高いのです。

線量の種類と変換フロー

検出器で測定した値を「人体への影響」に換算するには、線量の変換を理解する必要があります。

なぜ3種類の線量が必要なのか？ — 同じ吸収線量でも、放射線の種類（アルファ線 vs ガンマ線）や被ばくした臓器（生殖腺 vs 皮膚）によって人体への影響が異なります。この違いを反映するために、放射線加重係数と組織加重係数で補正します。

3. エネルギー補償

なぜエネルギー補償が必要なのか？ — 検出器は放射線のエネルギーによって感度が変わります。例えば、GM計数管は低エネルギーの光子に対して過大評価します。これを補正するためにフィルタ（金属の薄板）を被せます。

なぜフィルタで補正できるのか？ — 低エネルギーの光子はフィルタに吸収されやすく、高エネルギーの光子は通過しやすい。この特性を利用して、エネルギーによる感度の差を打ち消します。

4. 計数に関する統計

放射性壊変はランダムな事象なので、ポアソン分布に従います。ここは数式が出ますが、覚えるべきことは少ないです。

• 標準偏差 = 計数値の平方根（σ = √N）
• 計数率の標準偏差 = √N / t（t は測定時間）
• バックグラウンドの引き算：正味計数率の分散 = 試料の分散 + BGの分散

なぜポアソン分布なのか？ — 放射性壊変は各原子が独立に、一定の確率で起きます。このような「独立・一定確率・多数回」の事象はポアソン分布に従います。

効率的な勉強の順序

1. まず放射線物理学の相互作用を復習（30分）
2. 検出器を原理別に整理（電離 → 励起 → 化学変化）
3. 各検出器の「なぜ」を理解（暗記ではなく理屈を考える）
4. 過去問で確認（理解した原理で問題が解けるか試す）

この順番で進めると、「似たような名前の検出器の違いがわからない」という問題が解消されます。

よくある間違い

「GM計数管は感度が悪い」

逆です。GM計数管は感度が高いのです。ただし、エネルギー情報が失われるため「正確さ」は低い。感度と正確さは別の概念です。

「半導体検出器は何でも測れる最強の検出器」

確かにエネルギー分解能は最高ですが、冷却が必要（Ge検出器は液体窒素で冷やす）、大面積にしにくい、高価という弱点があります。用途に応じて最適な検出器が異なるのです。

「シンチレーション検出器 = NaI(Tl)」

NaI(Tl) は最も有名ですが、シンチレータには無機（NaI, BGO, CsIなど）と有機（液体シンチレータ、プラスチックシンチレータ）があります。液体シンチレータはβ線の測定（特にトリチウムなど低エネルギーβ線）に使われます。

合格ラボで計測学を効率よく学ぶ

放射線計測学は「なぜ」を理解すれば得点源になる科目です。しかし、理解した内容を試験当日まで覚えておくには、適切なタイミングでの復習が必要です。

合格ラボなら：

• 第74〜77回の過去問800問から、計測学の問題を科目ごとに選んで解ける（無料）
• さっと解説が検出器の原理を「なぜ」から解説（Freeは10問まで）
• 間違えた問題は「復習」タブにまとまるので、解き直す問題を自分で覚えておく必要がない。次に正解すると、そこから外れます（催促の通知は出ません）

この記事で学んだ「なぜ」の視点で過去問を解き、間隔反復で記憶を定着させましょう。

まとめ

• 放射線計測学の本質は「放射線をどうやって見える化するか」
• 検出器は3つの原理（電離・励起・化学変化）で分類できる
• 「なぜこの検出器でこの測定ができるのか」を理解すれば暗記不要
• 電離箱・比例計数管・GM計数管の違いは「印加電圧」だけ
• シンチレーション検出器の種類（NaI, BGO, 液体）は用途から理解する
• 放射線物理学と放射化学と合わせて「土台3科目」を制覇しよう

---
