エックス線撮影技術学の攻略法 — 撮影条件とグリッドの「なぜ」を理解すれば得点が安定する

エックス線撮影技術学は「覚えるだけ」では通用しない

「管電圧を上げると透過力が上がる」「グリッド比が高いほど散乱線除去能が高い」——こうした断片的な知識を暗記しても、国試の応用問題には対応できません。

エックス線撮影技術学の本質は**「見たい構造を、いかにきれいに画像にするか」**です。撮影条件もグリッドも造影剤も、すべて「良い画像を得る」という目的のための手段です。「なぜその設定が必要なのか」を理解すれば、条件の丸暗記から解放されます。

この記事のポイント（TL;DR）

• 管電圧（kV）と管電流量（mAs）は「画質」と「線量」で役割が違う
• グリッドは散乱線除去の道具——グリッド比・収束距離の意味が「なぜ」でわかる
• 散乱線がコントラストを下げる仕組みを理解すれば、除去法の選択は自然にできる
• 拡大撮影の幾何学的ボケは「焦点サイズと距離の関係」で説明できる
• 放射線物理学の光電効果・コンプトン散乱が前提知識

---

目次

• エックス線撮影技術学は「覚えるだけ」では通用しない
• なぜ苦手に感じるのか
• 攻略の考え方：「なぜその条件なのか」を問う
• 頻出テーマ別の攻略法
• 効率的な勉強の順番
• まとめ

なぜ苦手に感じるのか

エックス線撮影技術学を苦手に感じる受験生が多い理由は、大きく3つあります。

1. 暗記項目が多く見える

管電圧、管電流、撮影時間、焦点サイズ、グリッド比、SID、増感紙……パラメータが多く、「全部覚えなきゃ」と感じます。しかし実際には、これらは**「X線の発生→被写体の透過→画像の形成」という1本の流れ**の中で、それぞれ違う役割を持っているだけです。流れを理解すれば、個別の暗記は不要になります。

2. 物理の前提知識が必要

撮影技術学は放射線物理学の応用科目です。光電効果やコンプトン散乱の知識がないまま撮影条件を覚えようとすると、「なぜ高kVだと散乱線が増えるのか」がわからず丸暗記になります。

3. 臨床経験がないとイメージしにくい

学生は撮影室に立ったことがないので、「グリッドをどこに置くか」「AECのセンサーをどう選ぶか」がピンときません。しかし国試では臨床的な判断力は問われません。物理的な原理を理解しているかどうかが問われます。

---

この仕組みを理解したら、次は問題で確かめる番です。合格ラボなら過去問800問＋AIが「なぜそうなるか」を解説します。 無料で始める →

---

攻略の考え方：「なぜその条件なのか」を問う

撮影技術学の問題は、突き詰めると「なぜその条件・装置・手法を使うのか」を問うています。

例えば「胸部撮影で高管電圧を使う理由」を聞かれたとき、「そういうものだから」では応用が利きません。「肋骨と肺野のX線吸収差を小さくして、肺野の構造を見やすくするため」と理解していれば、関連する問題にも対応できます。

この「なぜ」の視点は、放射線物理学で学ぶX線と物質の相互作用がベースになります。物理を先に固めておくことが、撮影技術学の攻略の第一歩です。

頻出テーマ別の攻略法

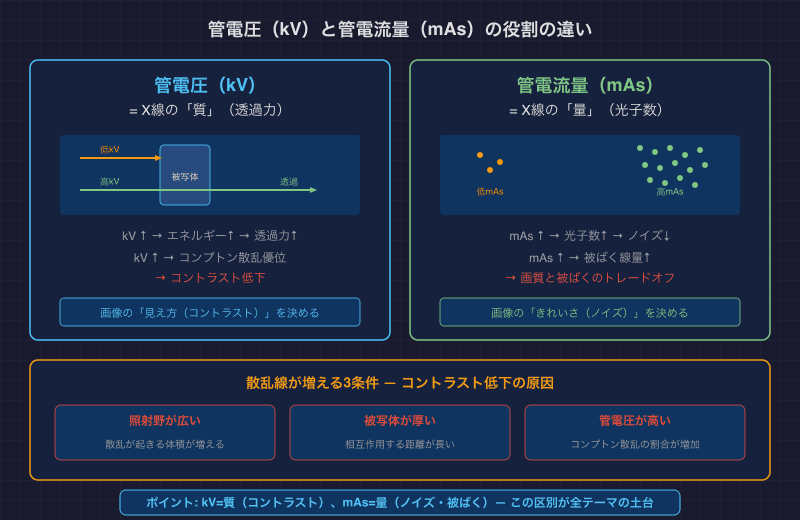

1. 撮影条件（管電圧・管電流量）の役割

国試で最も基本的かつ頻出のテーマです。kVとmAsの役割を「なぜ」で区別します。

| パラメータ | 役割 | なぜそうなるか | |-----------|------|------------| | 管電圧（kV） | X線の透過力（質）を決める | 加速電圧が高いほどX線のエネルギーが高くなり、物質を透過しやすくなる | | 管電流量（mAs） | X線の量を決める | 電流×時間＝フィラメントから飛び出す電子の総数＝X線光子の数 |

なぜ管電圧を上げるとコントラストが下がるのか？ — 高エネルギーのX線はコンプトン散乱が優位になり、物質間の吸収差が小さくなります。骨も軟部組織も「似たように透過する」ため、画像のコントラストが低下します。逆に低kVでは光電効果が優位になり、原子番号の違いによる吸収差が大きく出るため、コントラストが高くなります。

なぜmAsを増やすと被ばくが増えるのか？ — mAsはX線の光子数に比例します。光子が多いほど患者に当たるX線も増えるため、吸収線量が増加します。ただし画像のノイズは減ります（信号が増えるため）。

この「kV＝質、mAs＝量」の理解は、他のあらゆるテーマの土台になります。

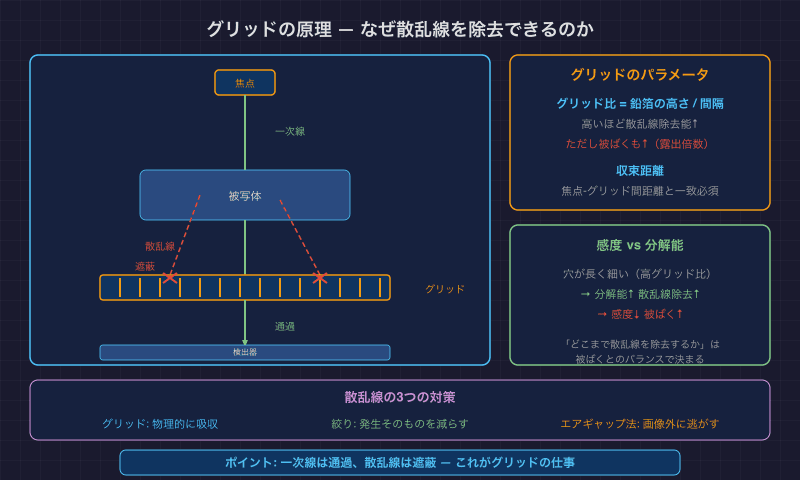

2. グリッドの原理と使い分け

グリッドは散乱線を除去するための装置です。「なぜ散乱線を除去するのか」「なぜグリッドで除去できるのか」を理解すれば、グリッド比や収束距離の意味も自然にわかります。

なぜ散乱線を除去する必要があるのか？ — 散乱線は被写体内でランダムな方向に散乱したX線です。画像全体に均一にかぶさり、コントラスト（構造の見え方の差）を低下させます。散乱線が多いほど画像が「ぼんやり」します。

なぜグリッドで散乱線を除去できるのか？ — グリッドは鉛の薄い板を等間隔に並べた構造です。焦点から直進してきたX線（一次線）はグリッドの隙間を通過しますが、斜め方向から来る散乱線は鉛に吸収されます。

| 用語 | 意味 | なぜ重要か | |------|------|----------| | グリッド比 | 鉛箔の高さ÷鉛箔間の距離 | 比が高いほど散乱線除去能が高い（鉛が高く隙間が狭い＝斜めの線が通りにくい） | | 収束距離 | グリッドの鉛箔が焦点に向かって傾斜する距離 | 焦点-グリッド間距離と合わせないとカットオフ（一次線も吸収）が起きる | | 露出倍数（Bucky factor） | グリッド使用時に必要なmAsの増加倍率 | グリッドは散乱線だけでなく一次線の一部も吸収するため、線量を増やす必要がある |

なぜグリッド比を上げすぎるとデメリットがあるのか？ — グリッド比が高いほど一次線の吸収も増えるため、必要なmAs（＝患者被ばく）が増加します。散乱線除去能と被ばくのバランスが重要です。

3. 散乱線とコントラスト

散乱線の理解は、グリッドだけでなく撮影条件全体に影響する最重要テーマです。

散乱線が増える条件を「なぜ」で理解する：

• 照射野が広い → 被写体内で散乱が起きる体積が増える → 散乱線が増加
• 被写体が厚い → X線が物質と相互作用する距離が長い → 散乱線が増加
• 管電圧が高い → コンプトン散乱の割合が増加 → 散乱線が増加

この仕組みを理解すると、「なぜ絞りを絞ると画質が上がるのか」という問題に即答できます。照射野を狭くすれば散乱線の発生量が減り、コントラストが改善するからです。

散乱線の除去法もまとめて理解できます：

1. グリッド — 物理的に散乱線を吸収
2. 照射野の限定（絞り） — 散乱線の発生そのものを減らす
3. エアギャップ法 — 被写体とフィルム間の距離を空けて、散乱線を画像外に逃がす

この仕組みを理解したら、次は問題で確かめる番です。合格ラボなら間違えた問題を自動で再出題し、理解を定着させます。→ 合格ラボで問題を解く

4. 拡大撮影と幾何学的ボケ

拡大撮影は微細な構造（例：乳腺の石灰化）を大きく写すための手法です。しかし拡大すると**幾何学的ボケ（半影）**が発生します。

なぜ拡大するとボケるのか？ — X線管の焦点は「点」ではなく有限のサイズを持っています。焦点の端と端から出たX線が被写体の同じ構造を異なる角度で投影するため、像の縁がぼやけます。これが半影（ペナンブラ）です。

半影の大きさを決める3つの要素：

| 要素 | 半影への影響 | なぜそうなるか | |------|------------|------------| | 焦点サイズ | 大きいほど半影が大きい | 焦点の「端と端」の距離が大きいほど、投影のズレが大きくなる | | 被写体-フィルム間距離 | 大きいほど半影が大きい | 拡大率が上がるほどズレが拡大される | | 焦点-被写体間距離 | 大きいほど半影が小さい | 焦点から離れるほどX線が「平行に近く」なりズレが減る |

なぜ拡大撮影では小焦点を使うのか？ — 焦点サイズを小さくすれば半影が小さくなり、拡大しても鮮鋭度を保てるからです。乳房撮影で微小焦点（0.1mm程度）を使うのもこの理由です。

5. 自動露出制御（AEC / フォトタイマー）

AECは「適正な濃度（線量）の画像を自動で得る」ための装置です。

なぜAECが必要なのか？ — 患者の体格は一人ひとり異なります。同じ撮影部位でも、体格が大きい人には多くのX線量が必要で、小さい人には少ない量で十分です。撮影者が毎回手動でmAsを調整するのは非効率で、ばらつきも出ます。AECはフィルム面（またはFPD面）に到達するX線量をセンサーで測定し、設定した量に達したら自動的に曝射を停止します。

なぜセンサーの位置選択が重要なのか？ — AECのセンサーは通常3つ（左・中央・右）あります。関心領域にセンサーが合っていないと、意図しない部位の透過量で制御されてしまいます。

例えば胸部正面撮影で中央のセンサーだけを使うと、脊椎（厚い）の透過量で制御されるため、肺野が真っ白に飛んでしまいます。肺野に重なるセンサー（左右）を選択するのが正解です。

効率的な勉強の順番

1. まず放射線物理学の相互作用を復習（光電効果・コンプトン散乱）
2. kVとmAsの役割を理解（質と量の違いを明確にする）
3. 散乱線の仕組みとグリッドの原理を理解（コントラストの考え方が固まる）
4. 拡大撮影・AECなどの応用テーマに進む
5. 過去問で確認（理解した原理で問題が解けるか試す）

撮影技術学は診療画像検査学と密接に関連しています。撮影技術で「画像をどう作るか」を学んだら、検査学で「何を見るか」に進むと効率的です。また、放射線計測学で学ぶ線量管理の知識は、被ばく低減の問題で撮影技術学と接続します。

科目全体の優先順位については科目選択戦略を参考にしてください。

まとめ

• エックス線撮影技術学の本質は「見たい構造を、いかにきれいに画像にするか」
• kV＝X線の質（透過力）、mAs＝X線の量（光子数）——この区別が全テーマの土台
• グリッドは散乱線を物理的に吸収する装置。グリッド比・収束距離は「なぜ」で理解
• 散乱線が増える3条件（広い照射野・厚い被写体・高kV）を理解すれば除去法も自然にわかる
• 拡大撮影の幾何学的ボケは焦点サイズ・距離で決まる
• 放射線物理学の相互作用が前提知識。物理→撮影技術→画像検査学の順で攻略しよう
