診療画像検査学は「検査名と特徴の暗記」では通用しない
「MRIのT1強調画像では脂肪が高信号」「超音波では骨の裏は見えない」——こうした事実を丸暗記して国試に挑む人は多いですが、それだけでは応用問題に対応できません。
診療画像検査学で安定して得点するためには、**「なぜその検査でその画像が得られるのか」**を原理から理解することが重要です。原理がわかれば、見たことのない問題でも「この条件ならこうなるはず」と推論できます。
この記事では、元・診療放射線技師としてMRI・CT・超音波の検査を日常的に行っていた経験をもとに、診療画像検査学を「なぜ」で攻略する勉強法を解説します。
この記事のポイント（TL;DR）
- 診療画像検査学はMRI・CT・超音波・血管造影の4本柱。MRIの出題比率が最も高い
- T1/T2強調画像の信号の違いは緩和時間の差で説明できる。丸暗記は不要
- 各検査の「なぜこの画像が得られるのか」を理解すれば、応用問題にも対応できる
- 学習優先順位はMRI → CT → 超音波 → 血管造影の順が効率的
目次
診療画像検査学の全体像
診療画像検査学は、放射線技師が日常的に行う画像検査の原理と臨床応用を扱う科目です。出題範囲は広いですが、テーマごとに整理すると4つの柱に分けられます。
| 柱 | 主な内容 | 出題頻度 | |---|---------|---------| | MRI | T1/T2強調、シーケンス、造影MRI、MRA | 最も高い | | CT | 造影CT、ダイナミック撮影、アーチファクト | 高い | | 超音波 | Bモード、ドプラ法、音響特性 | 中程度 | | 血管造影・IVR | DSA、IVRの手技と原理 | やや低い |
国試全体200問のうち、診療画像検査学からの出題は約25〜30問です。そのうちMRI関連が10問前後を占めることが多く、この科目の得点を左右する最重要テーマです。
科目全体の配点バランスと優先順位の考え方は放射線技師国試の科目選択戦略で詳しく解説しています。
頻出テーマ別の攻略法
1. MRIの基本原理 — T1/T2強調画像の「なぜ」
MRIの国試問題で最も多いのが「T1強調画像とT2強調画像で、なぜ信号が異なるのか」です。
まず前提として、MRIは水素原子核（プロトン）の振る舞いを画像にする検査です。磁場の中でプロトンに高周波パルスを当て、その後の信号回復の仕方を画像化します。この信号回復には2種類あります。
| 緩和の種類 | 何が起きているか | 何を反映するか | |-----------|----------------|-------------| | T1緩和（縦緩和） | エネルギーを周囲の分子に渡して元に戻る | 組織と周囲環境の相互作用の効率 | | T2緩和（横緩和） | プロトン同士の位相がバラバラになる | 組織内のプロトンの均一性 |
なぜ脂肪はT1強調画像で高信号なのか？
脂肪に含まれる水素原子核は、周囲の脂肪分子の大きさが適切で、エネルギーの受け渡し（スピン-格子緩和）が非常に効率的です。そのためT1緩和時間が短く、高周波パルスを当てた後すぐに信号が回復します。T1強調画像では「早く回復した組織ほど明るく映る」ため、脂肪は高信号になります。
なぜ水はT2強調画像で高信号なのか？
自由水の分子は非常に速く動き回っています。この速い分子運動のおかげで、プロトン同士の位相のずれ（スピン-スピン緩和）が起きにくく、T2緩和時間が長くなります。T2強調画像では「信号が長く残っている組織ほど明るく映る」ため、水は高信号になります。
ここまで理解すれば、「脳脊髄液はT2で高信号」「筋肉はT1で中等度信号」といった個別の事実を暗記する必要がなくなります。緩和時間の原理がわかれば、組織ごとの信号を自分で推論できるのです。
2. MRIのシーケンスと造影
シーケンス（撮像法）は種類が多く混乱しがちですが、核心は**「どのタイミングで信号を拾うか」**です。
| シーケンス | 特徴 | なぜ使うのか | |-----------|------|------------| | SE（スピンエコー） | 180°パルスで位相を揃え直す | T2の正確な画像が得られる。標準的 | | GRE（グラディエントエコー） | 傾斜磁場で信号を発生させる | 撮影が速い。T2*の影響を受ける | | EPI（エコープラナー） | 1回の励起で全データ収集 | 超高速。拡散強調画像（DWI）に使用 | | FLAIR | IR法で水の信号を抑制 | 脳浮腫などの病変検出に有用 |
なぜFLAIRで水の信号が消えるのか？
FLAIR（Fluid Attenuated Inversion Recovery）は反転回復（IR）法を応用しています。まず180°パルスで縦磁化を反転させ、その後T1緩和が進みます。水はT1緩和が遅いため、ゆっくり回復します。水の縦磁化がちょうどゼロになる瞬間（＝TIを水のT1に合わせる）に信号を拾うと、水からの信号はゼロになります。
これにより、脳脊髄液（水）の信号を消しつつ、浮腫や脱髄などの病変を高コントラストで描出できます。
造影MRIではGd（ガドリニウム）造影剤が使われます。GdはT1緩和を短縮する効果があり、造影剤が集まる部位はT1強調画像で高信号になります。これは被ばく線量の単位と放射線の生体影響で触れた「放射線と物質の相互作用」と同じく、物質の性質が画像に反映される原理です。
3. CT検査のポイント
CT検査で国試に頻出するのは造影ダイナミック撮影のタイミングとアーチファクトです。
なぜ造影のタイミングが重要なのか？
造影剤は血管内に注入された後、血流に乗って全身に分布します。臓器に到達するまでの時間は、血管系の構造によって異なります。
| 相 | タイミング | 何が造影されるか | 臨床的意義 | |---|----------|----------------|----------| | 動脈相 | 注入後20〜35秒 | 動脈、血流豊富な腫瘍 | 肝細胞癌は動脈相で濃染 | | 門脈相 | 注入後60〜80秒 | 肝実質、門脈 | 正常肝が均一に造影される | | 平衡相 | 注入後3〜5分 | 細胞外液、線維化 | 腫瘍のwashout確認 |
元・診療放射線技師として肝臓のダイナミックCTを何度も撮影した経験から言えることがあります。タイミングが数秒ずれるだけで、腫瘍の描出が不十分になるのです。なぜなら、肝細胞癌は動脈血が豊富なため動脈相で強く造影されますが、門脈相では周囲の正常肝が追いついて均一になり、腫瘍のコントラストが低下するからです。
主なCTアーチファクト
| アーチファクト | 原因 | なぜ起きるか | |-------------|------|------------| | ビームハードニング | X線の線質変化 | 低エネルギー成分が物質に吸収され、透過X線の平均エネルギーが上がる | | モーションアーチファクト | 撮影中の体動 | データ収集中に位置がずれ、再構成画像にブレが生じる | | メタルアーチファクト | 金属の強いX線吸収 | 金属周囲でX線がほぼ全吸収→データ欠損→放射状のすじ | | パーシャルボリューム効果 | スライス厚内の密度混在 | 1ボクセル内に異なる密度の組織が含まれ、平均値で表示される |

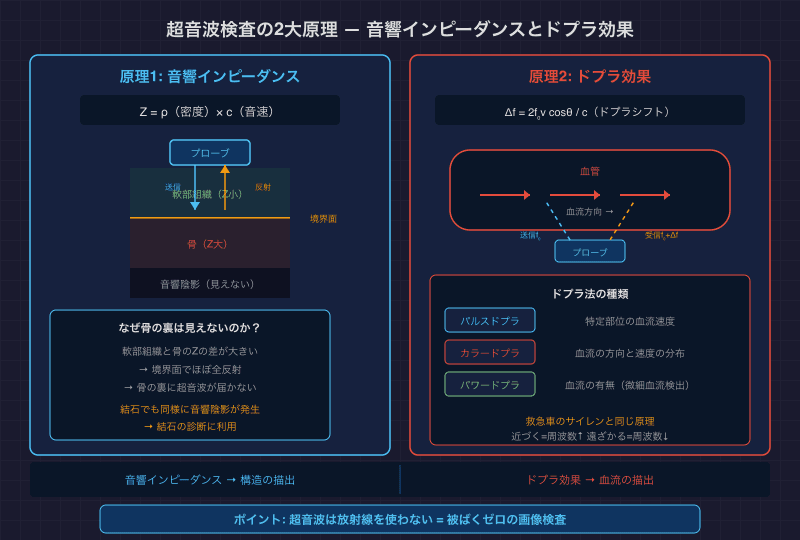

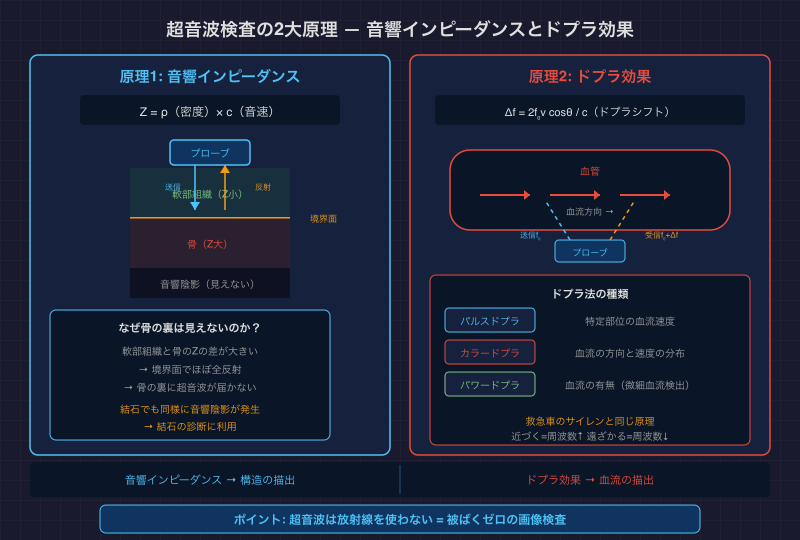

4. 超音波検査
超音波検査の国試問題は物理的原理と臨床応用の両面から出題されます。
なぜ骨の裏は見えないのか？
超音波は組織間の音響インピーダンス差が大きいほど強く反射されます。音響インピーダンスは「密度 × 音速」で決まり、骨と軟部組織ではこの値が大きく異なります。
骨の表面でほぼ全ての超音波が反射されるため、骨の裏側には超音波がほとんど到達しません。その結果、骨の裏は「音響陰影」として暗く映ります。同じ原理で、結石の裏側にも音響陰影が生じます。
ドプラ法の原理
ドプラ効果は救急車のサイレンで実感できる現象です。近づいてくる救急車のサイレンは音が高く（周波数が高く）、遠ざかると低く聞こえます。
超音波のドプラ法も同じ原理です。血流に向かって超音波を当てると、反射波の周波数がわずかに変化します。この**周波数偏移（ドプラシフト）**を解析することで、血流の速度と方向を画像化できます。
| ドプラ法 | 表示方法 | 何がわかるか | |---------|---------|------------| | パルスドプラ | 波形グラフ | 特定部位の血流速度の経時変化 | | カラードプラ | カラー画像 | 血流の方向と速度の空間分布 | | パワードプラ | 強度画像 | 血流の有無（微細血流の検出に強い） |
放射線物理学で学ぶ「波の性質」の理解がここで活きてきます。
5. 血管造影・IVR
なぜDSAで血管だけが見えるのか？
DSA（Digital Subtraction Angiography）は「引き算」の原理で血管を描出します。
- まず造影剤を注入する前のX線画像（マスク像）を撮影する
- 次に造影剤を注入した後のX線画像を撮影する
- 後の画像から前の画像を**引き算（サブトラクション）**する
骨や軟部組織は前後の画像で変わらないため、引き算するとゼロになって消えます。造影剤が入った血管だけが後の画像にしか映っていないため、差分として残ります。
IVR（Interventional Radiology）は画像ガイド下の治療手技です。TAE（経カテーテル動脈塞栓術）やPTCA（経皮的冠動脈形成術）など、国試では手技の目的と原理が問われます。
他科目との橋渡し
診療画像検査学は、他の多くの科目と密接につながっています。これが「なぜ」で理解する最大のメリットです。
| つながる科目 | 関連する内容 | |------------|------------| | 放射線物理学 | 磁気共鳴の物理、超音波の波動論、X線の発生と減弱 | | エックス線撮影技術学 | CT撮影条件、造影剤の使い方、被ばく低減 | | 画像工学 | 空間分解能、コントラスト分解能、ノイズ、MTF | | 放射線計測学 | CT値とハウンスフィールドユニット、線量指標（CTDI） |
放射線計測学で学ぶ線量の概念は、CT検査における被ばく管理に直結します。CT検査は放射線を使う検査の中で最も被ばく線量が大きいため、CTDIやDLPの概念は臨床でも非常に重要です。
診療画像検査学の知識は「検査の原理」という視点で他科目を統合する役割を持っています。1つの科目を深く理解することが、複数科目の得点力向上につながります。
よくある間違い
1. T1とT2の信号を逆に覚える
「T1で水が高信号」と誤って覚えるケースが非常に多いです。原理を理解していれば、「水はT1緩和が遅い→T1強調では信号が回復しきっていない→低信号」と論理的に導けます。
2. FLAIRを「T2強調画像の一種」と思い込む
FLAIRはT2強調画像に水信号の抑制を加えたものですが、原理はIR法（反転回復法）です。T2のコントラストを持ちながらIR法で水を消すという2つの技術の組み合わせです。
3. 造影CTの相を時間だけで覚える
「動脈相は30秒」のように時間だけ暗記する人がいますが、患者さんの体格や心拍出量で最適なタイミングは変わります。なぜその時間帯なのか（血流の到達時間の違い）を理解しておけば、応用問題にも対応できます。
効率的な勉強の順序
診療画像検査学の学習は以下の順序が効率的です。
STEP 1: MRIの基本原理（最優先）
出題数が最も多く、かつ原理の理解が他テーマにも応用できるため、最初にMRIの基本原理（T1/T2緩和、シーケンスの種類）を固めます。
STEP 2: CT検査
MRIの次に出題数が多く、物理学や撮影技術学との関連も深いテーマです。造影のダイナミック撮影とアーチファクトを中心に学習します。
STEP 3: 超音波検査
物理的原理（音響インピーダンス、ドプラ効果）を理解すれば、臨床応用は比較的覚えやすいテーマです。
STEP 4: 血管造影・IVR
DSAの原理とIVRの基本手技を押さえます。出題頻度は他テーマより低いですが、確実に得点できるテーマです。
この順序で学習を進めれば、前のステップの知識が次のステップの理解を助けてくれます。間隔反復（SRS）を使った復習を組み合わせると、一度理解した内容が長期記憶に定着しやすくなります。
まとめ
- 診療画像検査学はMRI・CT・超音波・血管造影の4本柱。MRIの出題比率が最も高い
- T1/T2強調画像の信号差は緩和時間の違いで説明できる。丸暗記より原理の理解が効率的
- CT造影ダイナミック撮影は血流の到達時間の違いが鍵。タイミングの「なぜ」を理解する
- 超音波は音響インピーダンス差とドプラ効果の2つの物理原理を押さえる
- DSAは引き算の原理。マスク像と造影像の差分で血管だけを抽出する
- 学習順序はMRI → CT → 超音波 → 血管造影。MRIの理解が他テーマの土台になる
